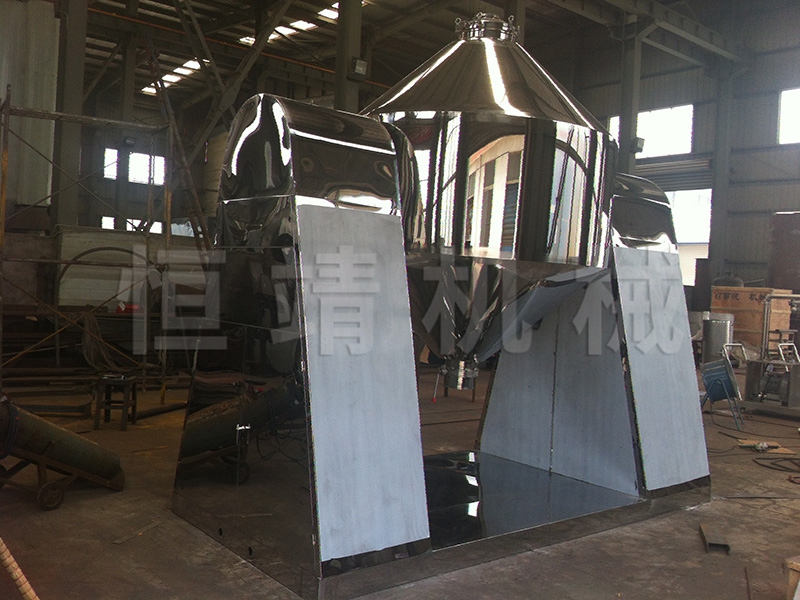

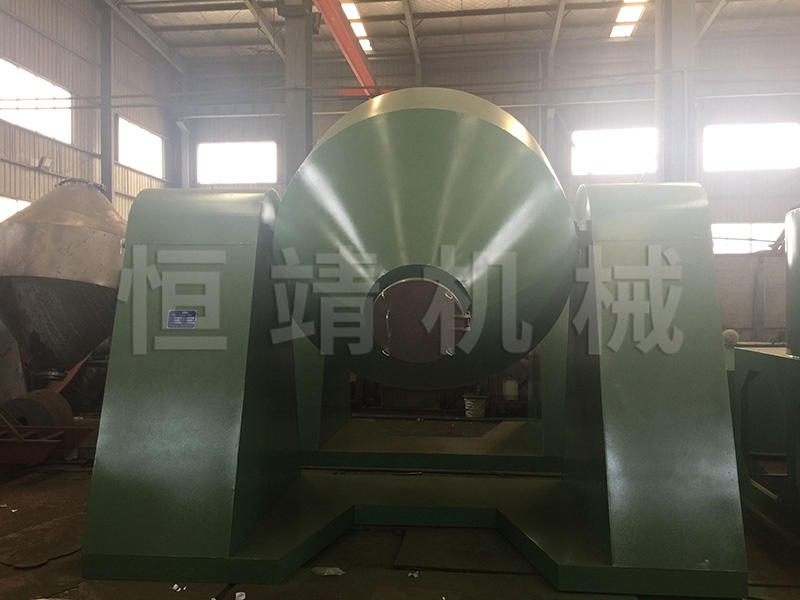

SZG系列双锥回转真空干燥机
简介：SZG双锥真空干燥机是我厂在结合国内同类产品技术所开发新一代干燥装置， SZG双锥真空具备皮带、链条两级弹性联结方式，因而设备运行平稳。特别设计的工装，充分体现了两支轴的良好同心，热媒及真空系统均采用可靠的美国技术的旋转接头。在此基础上，我们开发了SZG-A，它既可无级调速，又能进行恒温控制。 作为干燥设备制造厂，我们以每年百余台服务于用户，本厂产品从高温导热油为热媒介质、中温蒸汽及低温热水一应俱全。干燥粘性物料时，本厂将在罐内为您特别设计“抄板”机构或设置滚珠。
详细说明
设备特点:
SZG系列双锥回转真空干燥机是集混合、干燥于一体的新型干燥机。将冷凝器，真空泵与干燥设备配套，组成真空干燥装置。（如不需要回收溶剂，冷凝器可不用）本机设计先进，内部结构简单，清扫容易，物料能全部排出，操作简便。能降低劳动强度，改善工作环境。同时因容器本身回转时物料亦转动，但器壁上不积料，故传热系数高，干燥速率大，不仅节约能源，而且物料干燥均匀充分，质量好。可广泛应用于制药、化工、食品、染料等行业的干燥。

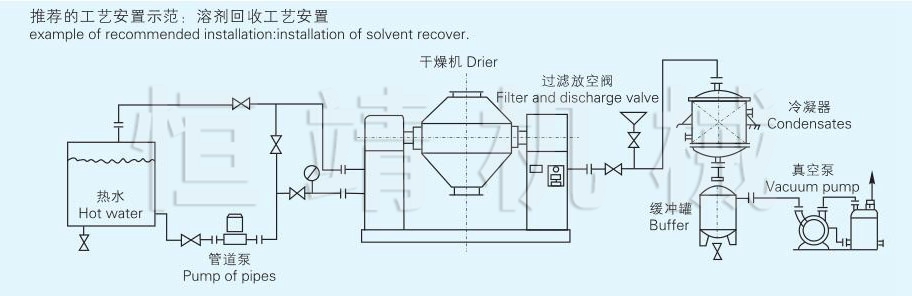

设备流程工艺：
工作原理:
SZG系列双锥回转真空干燥机为双锥形的回转罐体，罐体在真空状态下，向夹套内通入导热油或热水进行加热，热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽或其他气体，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下，内外翻动，故加快了物料的干燥速度，提高干燥速率，达到均匀干燥的目的。
应用范围:
本机适用于医药、食品、化工等行业的粉、粒状物料的真空干燥和混合，尤其适用由下列要求的干燥：
1、不能接受高温的热敏性物料
2、需回收溶剂和有毒气体的物料
3、容易氧化，有危险的物料
4、对结晶状有要求的物料
5、要求残留挥发物含量极低的物料
技术参数：
| 规格 名称 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 罐内容积 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 装料容积 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| 加热面积 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| 转速 (rpm) | 4 - 6 | |||||||||
| 电机功率 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| 占地面积长×宽(mm) | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| 回转高度(mm) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
罐内设计压 (MPa) | -0.1-0.15 | |||||||||
| 夹套设计压力 (MPa) | ≤0.3 | |||||||||
| 工作温度 (oC) | 罐内≤85 夹套≤140 | |||||||||
| 用冷凝器时，真空泵, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| 型号，功率 | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
| 不用冷凝器时，真空泵 , | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| 型号，功率 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| 重量(kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
注：对干燥前后容积变化很大的物料，其装料系数可适当加大或缩小。
